德國HOMMEL-KELLER?ZEUS標記滾花輪

標記滾花輪

Zeus滾字輪均根據客戶要求單獨制造。每個字母，標識或數字都體現了我們對產品質量的高度關注。在端面標記上，進一步體現了我們的專業技術和標記滾花技術應用的多種可能性。

標記技術

對于車削零件的標記，可以區分兩種技術。
連續標記系統，通過標記滾花輪的循環旋轉來完成加工，標記滾花輪（NO.40）與工件直徑相關聯。 彈簧復位標記系統，在展開字符后，通過集成彈簧縮回并返回到起始位置從而標記不同的工件直徑（NO.41/42）。

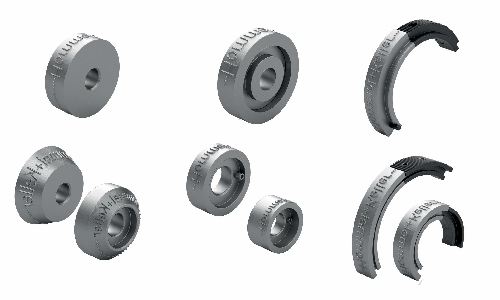

NO.40與40-A型滾字輪

NO.40                                         NO.40-A

連續滾動標記

通過滾字輪的多次旋轉來實現。標記輪與工件直徑相關聯。根據應用要求，40-A型可以更換單個字母的圓形部分，特別適用于具有可變標記內容的加工。

應用：
標記輪適應多種工件直徑
適用于標準刀柄
在標記操作后，可通過進一步處理（例如切斷）去除驅動點
易于更換和安裝

特點：
通過滾字輪的多次旋轉實現標記
在標記過程中標記輪連續與工件接觸，直到刀具退回

注意：
需要精確的同心度
工件直徑可能沒有偏差

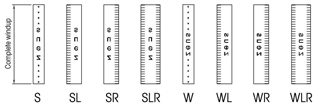

標記類型

描述標記類型

適配刀柄系列

MC1系列        130-08 / 10/12/14 / 16/20     131-08 / 10/12/16/20 / 25
MCC1系列      311/312


NO.41與NO.42滾字輪

NO.41                                          NO.42

彈簧復位標記

在彈簧復位標記系統中，標記通過部分標記字符的旋轉來實現。優點是，不同的工件直徑都可以標記。（NO.41/42）

應用：

可加工的工件直徑范圍廣
可用于標記不同類型的工件
通常在標記的工件上可見3個驅動點
可以沿工件周長精確設置字符
NO.42系列可更換一個或多個字符部分 -更 適用于生產日期的等場合的標記

產品亮點：

通過滾字輪的部分旋轉實現標記
滾字輪與工件接觸，展開字符后，工具縮回并返回到起始位置

注意：

需要精確的同心度
工件直徑是可能變化的

標記類型

標記類型描述

適配刀柄系列

MR1系列       431-08 /10/12/16/ 20/25
